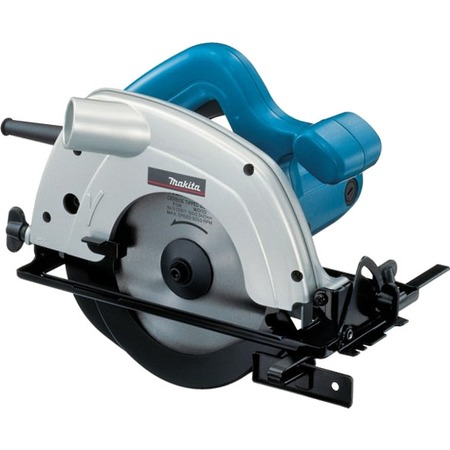

Пила дисковая Makita 5604R

Описание пилы дисковой Makita 5604R

Дисковая пила Makita 5604R – это профессиональный инструмент, предназначенный для распиловки древесины, любых материалов из древесины (ДСП, ДВП, ламинат) для пиления алюминия и даже цементноволокнистых плит. Конечно же, такой большой спектр обрабатываемых материалов пила может резать при установке соответствующих дисков. Максимальный диаметр диска, который устанавливается на пилу Makita 5604R, равен 165 мм. Таким диском пила может распилить материал толщиной до 54 мм.

Диск устанавливается на шпиндель, который соединён валом двигатель через шестерню и фиксируется винтом с шайбой. Чтобы заменить диск на дисковой пиле Makita 5604R в передней части инструмента надо нажать на кнопку, которая заблокирует вал электродвигателя двигателя. Не отпуская кнопки фиксации вала, шестигранным ключом откручивается винт с шайбой. Процесс очень простой. Он не требует много времени или специальных знаний.

В основном распил всегда производится, когда опорная плита пилы располагается на материале (0 градусов) а диск расположен под углом 90 градусов к материалу. Но нередко требуется распилить заготовку под углом. Для этих целей у дисковой пилы Makita 5604R имеется возможность наклонять опорную плиту на угол от 0 до 45 гарусов. Чтобы наклонить плиту, надо открутить в передней и задней части пилы винт-барашек, установить нужный угол наклона, и обратно затянуть винт. Для удобства оператора около винта в передней части имеется шкала, которая показывает, на какой угол отклонена опорная плита. Разметка на шкале нанесена через каждые 5 градусов.

В передней части опорной подошвы перед шкалой регулировки угла наклона имеется визир (две прорези в опорной плите). Визир показывает, где пройдёт линия разреза, чтобы точнее направлять пилу. Прорезь, рядом с которой стоит отметка «0 градусов», показывает на линию разреза, при угле установке опорной плиты на угол 0 градусов. Отметка «45 градусов» указывает на линию разреза при соответствующем угле установки опорной плиты.

Для безопасного и чистого пиления диск должен выступать под обрабатываемой деталью на 3-5 мм. Для регулировки глубины пиления опорная плита может подниматься или опускаться. Достаточно отвернуть в задней части защитного кожуха винт-барашек и отрегулировать высоту опорной плиты. Таким образом, глубина пиления задаётся в пределах от 0 до 54 мм, а при пилении под углом 45 градусов от 0 до 35 мм.

Там же в задней части пилы в нижней части рукоятки предусмотрено место для хранения шестигранного ключа.

Защитный кожух, предохраняющий оператора от травм, у модели 5604R состоит из двух частей. Верхняя часть изготовлена металлического сплава. Она достаточно прочная и при этом лёгкая. В верхней части защитного кожуха предусмотрен канал для отвода опилок с помощью пылесоса. Нижняя часть изготовлена из стали. На переднем крае её установлены ролики. При подведении пилы к обрабатываемой заготовке ролики упираются в неё и нижняя часть кожуха отводится назад, а диск начинает пиление. Если нужно оценить состояние диска на неработающей пиле, нижнюю часть защитного кожуха можно отвести в сторону при помощи рычага.

Для удобства работы дисковая пилы Makita 5604R снабжена расклинивающим ножом. Он располагается сразу за диском. Его назначение состоит в том, чтобы разводить две части разрезаемого материала в разные стороны. Это исключает возможность «закусывания» диска материалом. Для безопасности расстояние между расклинивающим ножом и кромкой зубьев пильного диска не должно превышать 5 мм, а кромка зубьев диска не должна выдаваться более чем на 5 мм за нижний край расклинивающего ножа. Для регулировки этого расстояния надо открутить винт, расположенный в задней части защитного кожуха шестигранным ключом, и отрегулировать зазоры.

Пила включается триггерным включателем, расположенным на верхней рукоятке пилы. Включатель снабжён защитной кнопкой разблокировки. Чтобы включить пилу, сначала надо нажать на кнопку разблокировки, после этого нажать на включатель. Триггерный включатель запускает электродвигатель со скоростью 5000 оборотов в минуту. Регулировка скорости вращения не предусмотрена.

Чтобы сделать очень точные распилы или нарезать материал одинаковыми полосками можно воспользоваться направляющей линейкой (параллельным упором). Она устанавливается в передней части опорной плиты в специальные пазы и зажимается винтом-барашком.

Для более удобного обслуживания у дисковой пилы Makita 5604R предусмотрен быстрый доступ к угольным щёткам. Для замены щёток достаточно открутить шлицевой отвёрткой заглушки на корпусе электродвигателя.
